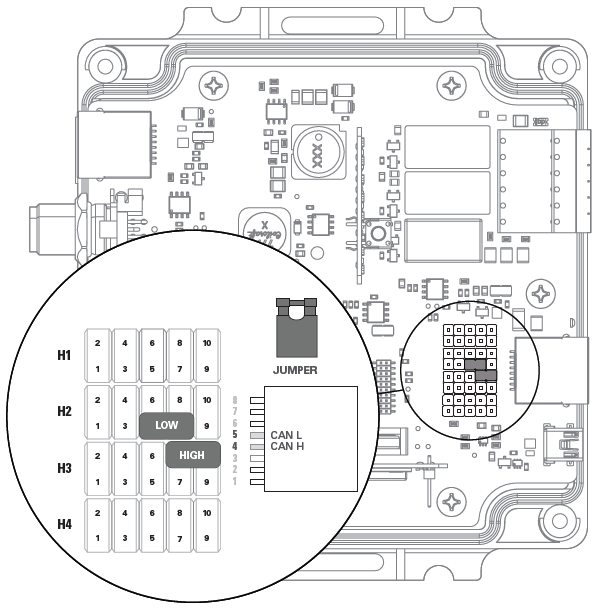

CAN signals (CAN H, CAN L, CAN GND) can be assigned to any pin of the RJ45 connector by adjusting the jumpers on the header board.
|
CAN Out |
Header Jumper |
RJ45 Pin |
|---|---|---|
|
CAN L |
H2 - 5- 7 |
5 |
|
CAN H |
H3 - 8 -10 |
4 |
|
CAN GND |
N/A |
N/A |
