CAN signals (CAN H, CAN L, CAN GND) can be assigned to any PIN of the RJ-45 connector by adjusting the jumpers on the header board.
|
NOTE |
|---|
|
There are different ground pin (CAN GND) assignments for the Sol-Ark indoor (Legacy) and outdoor inverter-chargers. |

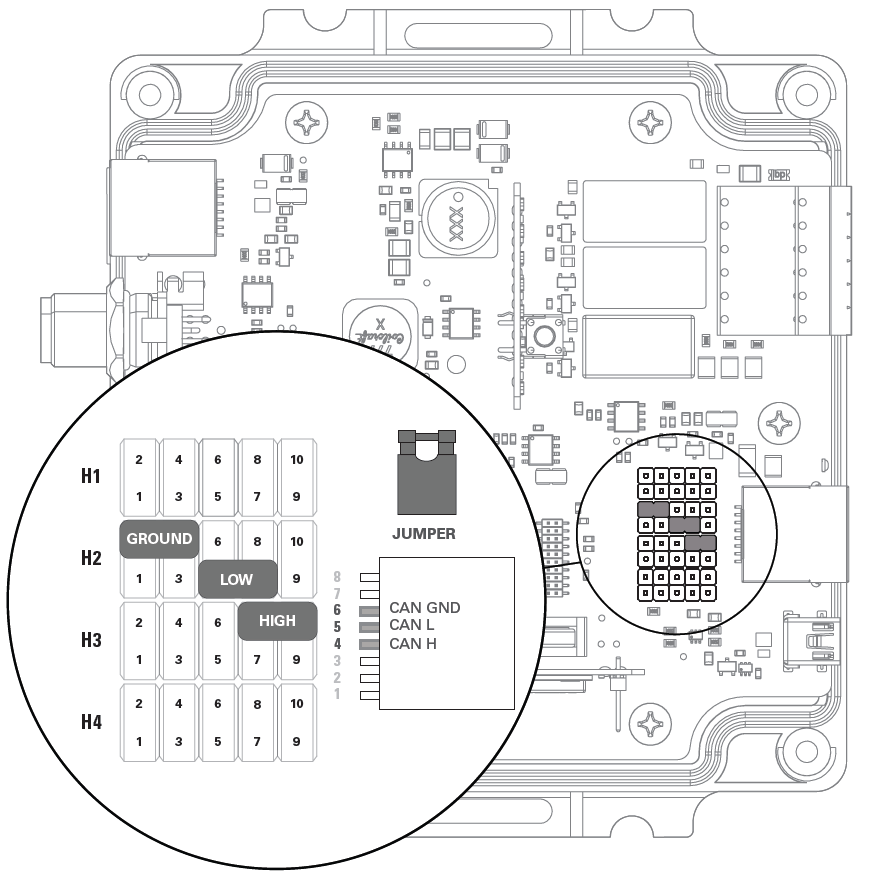

Sol-Ark Outdoor Inverter-Charger Pin Assignments
-
5K-P
-
8K-P
-
12K-P
-
15K-P
|
CAN Out |
Header Jumper |
RJ45 PIN |
|---|---|---|
|
CAN L |
H2 - 5-7 |
5 |
|
CAN H |
H3 - 8-10 |
4 |
|
CAN GND |
H2 - 2-4 |
6 |
Sol-Ark Outdoor CAN Pin Assignment

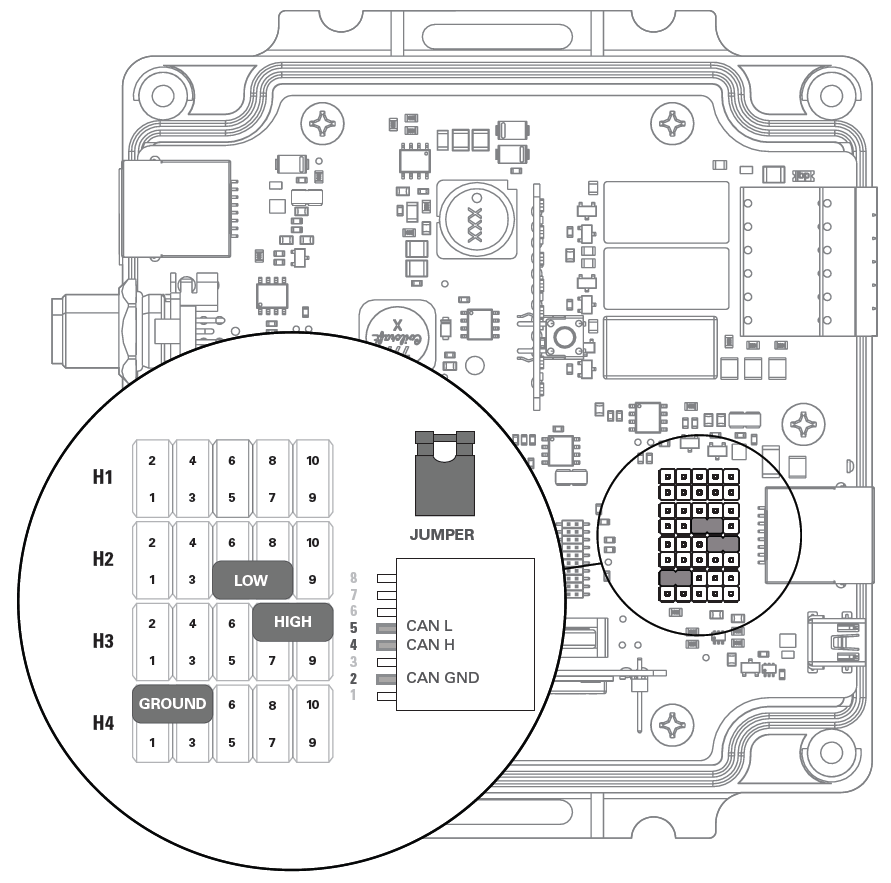

Sol-Ark Indoor (Legacy) Inverter-Charger Pin Assignments
-
8K Hybrid
-
12K Hybrid
Sol-Ark Indoor (Legacy) CAN Pin Assignment
|
CAN Out |
Header Jumper |
RJ45 PIN |
|---|---|---|
|
CAN L |
H2 - 5-7 |
5 |
|
CAN H |
H3 - 8-10 |
4 |
|
CAN GND |
H4 - 2-4 |
2 |
